模块购买地址：【优信电子】AS608光学指纹识别模块 指纹采集/STM32 51单片机 (taobao.com)

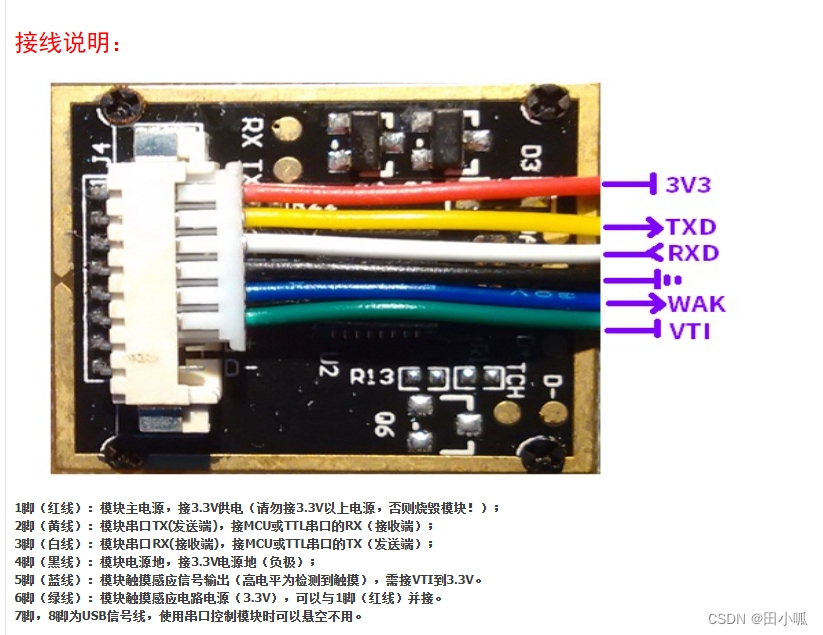

管脚映射：
串口
RX PC3
TX PC2
LED
S0
S1
beep
AS608 FPGA控制
新的模块默认厂家设置的波特率是57600，修改波特率到115200。
根据厂家给出的协议，波特率设置使用查表方式。设置的波特率等于9600的整数倍；
115200 ÷ 9600=12= 0X0C
设置指令格式：
EF 01 FF FF FF FF 01 00 05 0E 04 0C 00 24
校验和等于：01 + 05 + 0E +04 + 0C = 00 24
读取寄存器：
EF 01 FF FF FF FF 01 00 03 0F 00 13

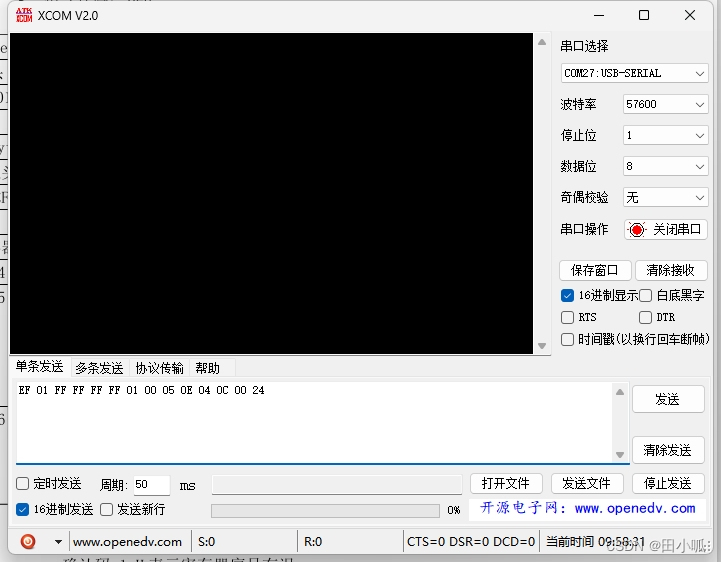

这里使用串口助手设置：
设置完成以后重新上电模块，波特率调整至115200；
录入指纹的状态机设计流程
读取手指图像
EF 01 FF FF FF FF 01 00 03 01 00 05
成功生成特征
EF 01 FF FF FF FF 01 00 04 02 01 00 08 // 生成缓冲区1的特征
读取指纹图像
EF 01 FF FF FF FF 01 00 03 01 00 05
成功生成特征
EF 01 FF FF FF FF 01 00 04 02 02 00 09 // 生成缓冲区2的特征
对比两次指纹的特征
EF 01 FF FF FF FF 01 00 03 03 00 07 // 对比两次指纹的特征
EF 01 FF FF FF FF 07 00 05 00 00 // 返回正确值
对比成功生成指纹模板
EF 01 FF FF FF FF 01 00 03 05 00 09 // 合并特征（生成模板）
EF 01 FF FF FF FF 07 00 03 00 00 // 返回正确值
储存指纹模板
EF 01 FF FF FF FF 01 00 06 06 02 00 01 00 10 // 存模板 讲第二缓冲区的数据储存到第一个flash上 数据长度15
EF 01 FF FF FF FF 07 00 03 00 00 // 返回正确值
储存图像完成
刷指纹流程
读取手指图像
EF 01 FF FF FF FF 01 00 03 01 00 05
成功生成特征
EF 01 FF FF FF FF 01 00 04 02 01 00 08 // 生成缓冲区1的特征
根据特征搜索指纹库
EF 01 FF FF FF FF 01 00 08 1B 01 00 00 00 63 00 88 // 快速搜索 搜索缓冲区1中的指纹 从起始页0开始搜索99页 数据长度17
唯一正确的返回值：
EF 01 FF FF FF FF 07 07 00 .. .. .. .. .. ..
搜索成功
删除指纹流程
根据ID删除指纹
成功
删除全部指纹库
成功
一、录入指纹过程的指令翻译
0、录取指纹操作
1、开机按下复位键；
2、手指放在指纹模块上；
3、按下S0按钮；
4、等待蜂鸣器鸣叫，第一次录入指纹完成，拿起手指。如果没有鸣叫，但是灯光全亮代表指纹录取失败；需要回到第一步重新操作；
5、手指放在模块上；
6、按下S0按钮；
7、等待蜂鸣器鸣叫，完成第二次录制指纹，如果失败重新回到第一步；
8、随即有第三次蜂鸣器鸣叫，代表录入指纹完成。如果失败灯全亮。回到第一步；

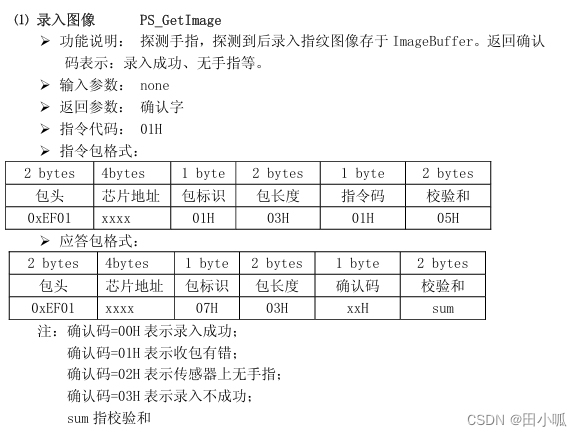

1、录入图像
录入图像指令 PS_GetImage
EF 01 FF FF FF FF 01 00 03 01 00 05
正确返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. // 正确的 通用返回值 EF 01 FF FF FF FF 07 00 03 01 .. .. // 接收错误 EF 01 FF FF FF FF 07 00 03 02 .. .. // 传感器上无手指 EF 01 FF FF FF FF 07 00 03 03 .. .. // 录入失败

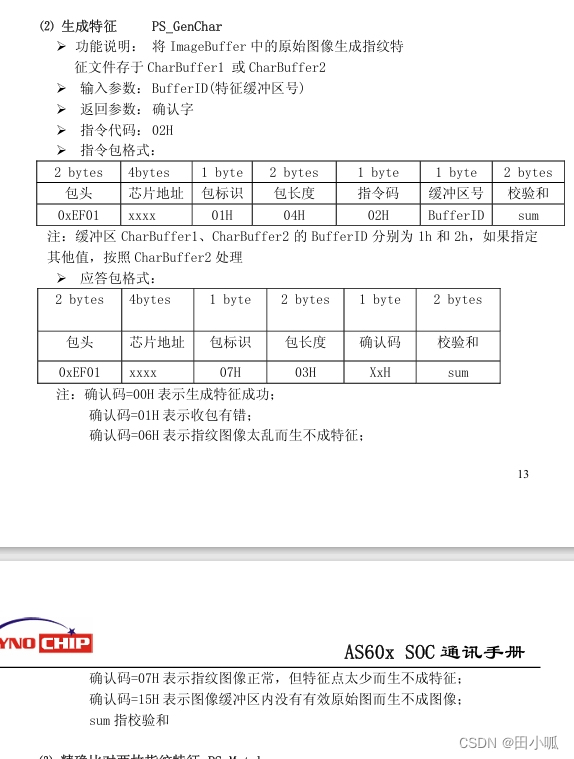

2、生成特征
生成特征指令：
EF 01 FF FF FF FF 01 00 04 02 01 00 08 // 生成缓冲区1的特征 EF 01 FF FF FF FF 01 00 04 02 02 00 09 // 生成缓冲区2的特征
返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. // 正确的 通用返回值 EF 01 FF FF FF FF 07 00 03 01 .. .. // 接收错误 EF 01 FF FF FF FF 07 00 03 02 .. .. // 传感器上无手指 EF 01 FF FF FF FF 07 00 03 03 .. .. // 录入失败

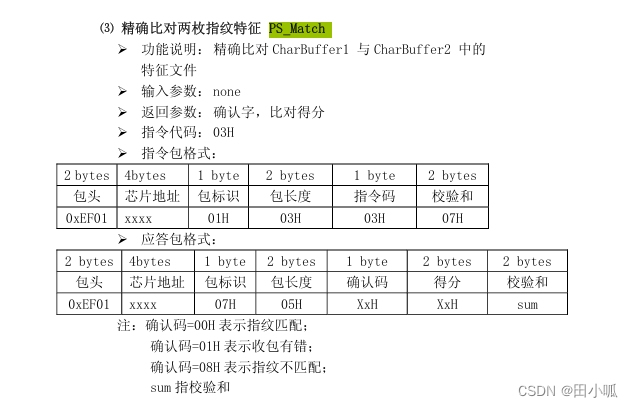

3、对比特征
对比两次指纹的特征
PS_Match：
EF 01 FF FF FF FF 01 00 03 03 00 07 // 对比两次指纹的特征
唯一正确返回值：
EF 01 FF FF FF FF 07 00 05 00 .. .. .. .. .. .. // 通用返回值 03

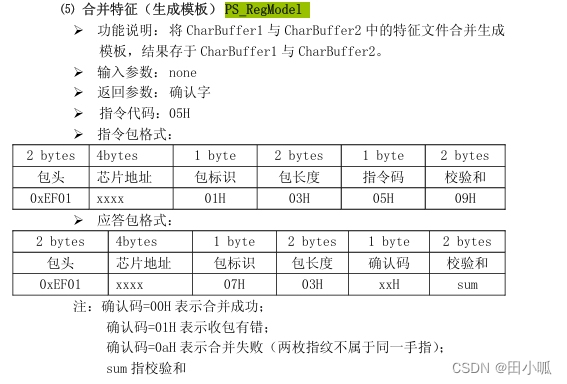

4、合并特征
PS_RegModel ：
EF 01 FF FF FF FF 01 00 03 05 00 09 // 合并特征（生成模板） 数据长度12
唯一正确返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. .. .. .. .. // 通用返回值 03

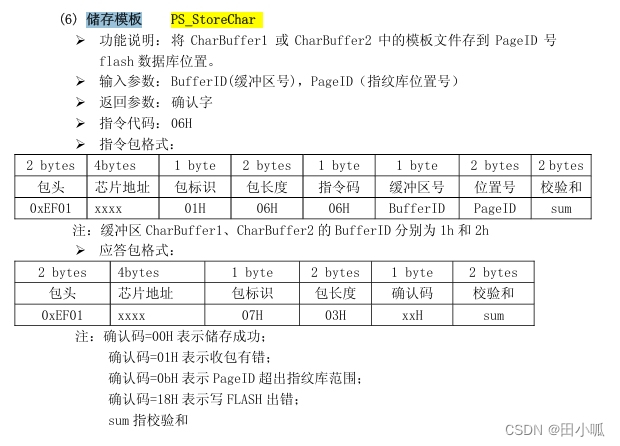

5、储存模板
PS_StoreChar：
EF 01 FF FF FF FF 01 00 06 06 ID 00 IS sum1 sum2 // 存模板 EF 01 FF FF FF FF 01 00 06 06 ID 00 IS sum1 sum2 // 存模板
将CharBuffer1 或CharBuffer2中的模板文件存到PageID号, 这里存第二次的
EF 01 FF FF FF FF 01 00 06 06 02 00 01 00 10 // 存模板 讲第二缓冲区的数据储存到第一个flash上 数据长度15
唯一正确的返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. .. .. .. .. // 通用返回值 03
二、刷指纹流程
0、刷指纹的设计流程：
开机后按一次复位键；
把手指放在指纹模块上；
按下按钮S1；
如果蜂鸣器鸣叫代表识别到了指纹；
如果灯光显示全亮代表没有识别到指纹；
1、读取指纹、生成特征
前面两个步骤的操作和录入指纹相同，分别是：录入图像、生成特征储存在缓存区1；

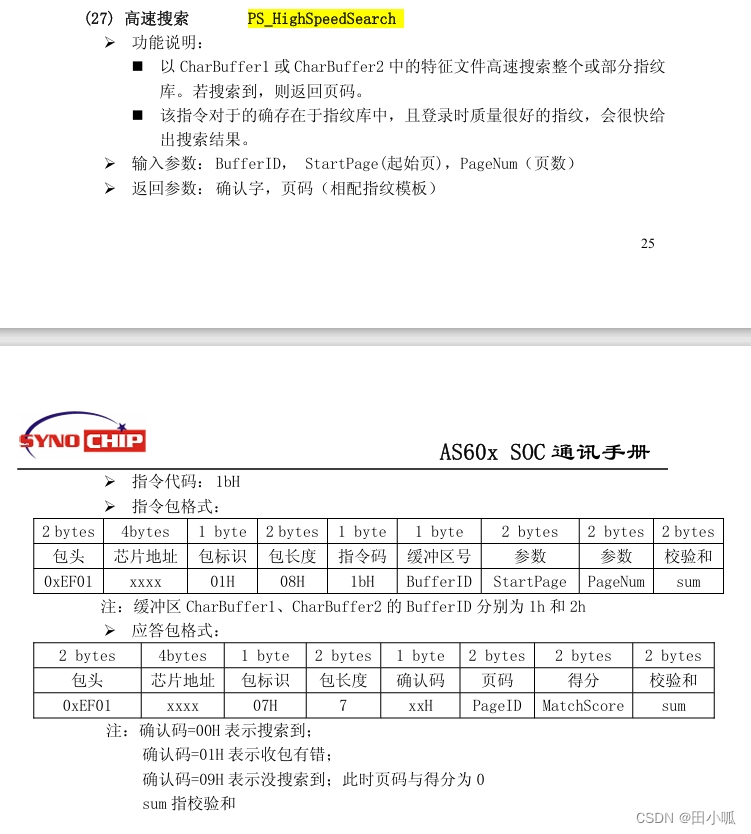

2、高速搜索指纹
PS_HighSpeedSearch
EF 01 FF FF FF FF 01 00 08 1B 01 00 00 00 63 00 88 // 快速搜索 搜索缓冲区1中的指纹 从起始页0开始搜索99页 数据长度17
唯一正确的返回值：
EF 01 FF FF FF FF 07 00 07 00 .. .. .. .. .. .. // 通用返回值 07
三、删除单个指纹
PS_DeletChar
EF 01 FF FF FF FF 01 00 07 0C 00 01 00 01 00 16 // 删除指纹 删除指纹库中从ID=1开始的第一个指纹 指令长度 16
唯一正确的返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. .. .. .. .. // 通用返回值 03
四、删除整个指纹库
PS_Empty
EF 01 FF FF FF FF 01 00 03 0D 00 11 // 删除flash中的全部指纹 指令长度12
唯一正确的返回值：
EF 01 FF FF FF FF 07 00 03 00 .. .. .. .. .. .. // 通用返回值 03
