先在能够看到该范围的投影图上,用线条圆弧或直线围出,最好再打上剖面线,使得这部分更醒目,然后可以用快速引线+平面度标注也可中间标记字母,比如A或S等等,再加上剖面线,在技术要求里用文字注释说明注意别忘了标注该范围的几何形状以及位置尺寸。

(图片来源网络,侵删)
1打开CAD,然后点击工具栏中的标注2点击标注后,点击选择公差3点击公差后,进入形位公差页面,点击第一个符号4点击第一个符号后,弹出特征符号,点击选择平面度,然后点击确定5点击确定后,鼠标左键点击要插入的位置,就可以插入图标了。

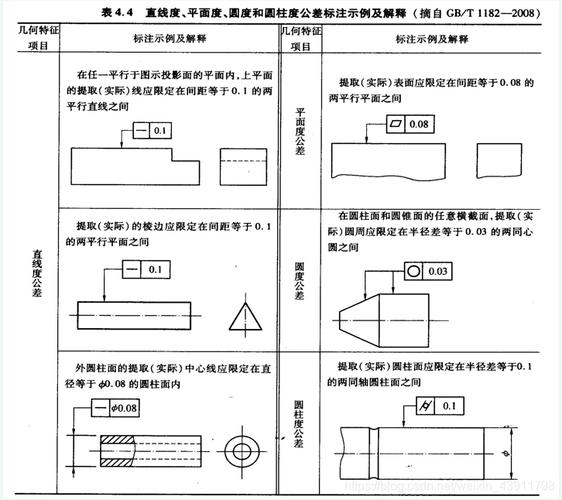

1首先根据资料查询到机械制造中有平面度和表面粗糙度2其次把平面度标注为平行四边形,以毫米为数值单位整个标注在方框中,平行四边形占1格,数值占1格3最后表面粗糙度标注较复杂,标记为一个勾。

(图片来源网络,侵删)
