1. 产品概述

XM-AIBOX-16智能边缘分析一体机是一款高性能、低功耗边缘计算产品。搭载国产TPU芯片BM1684芯片，INT8算力高达17.6TOPS，可同时处理16路高清视频，支持32路1080P高清视频硬件解码与2路编码。

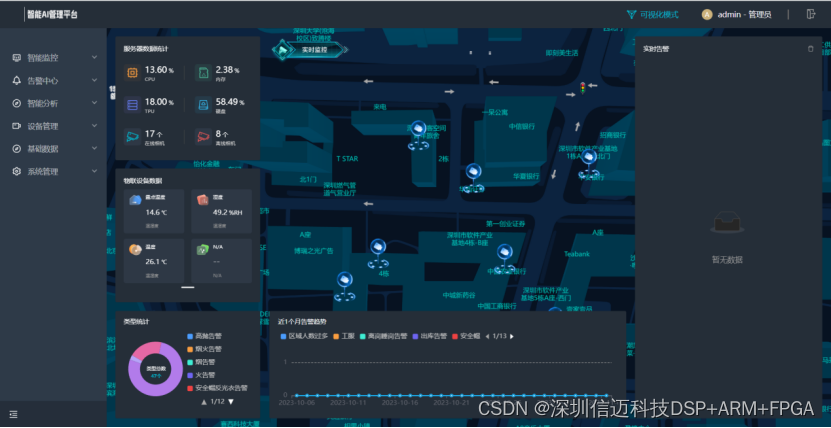

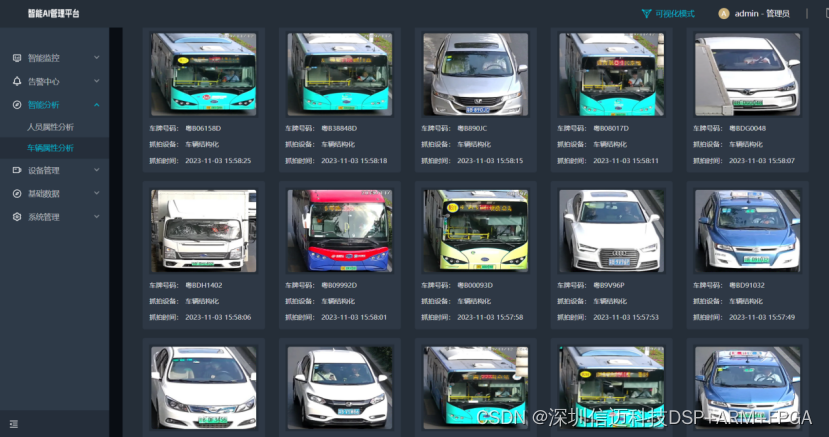

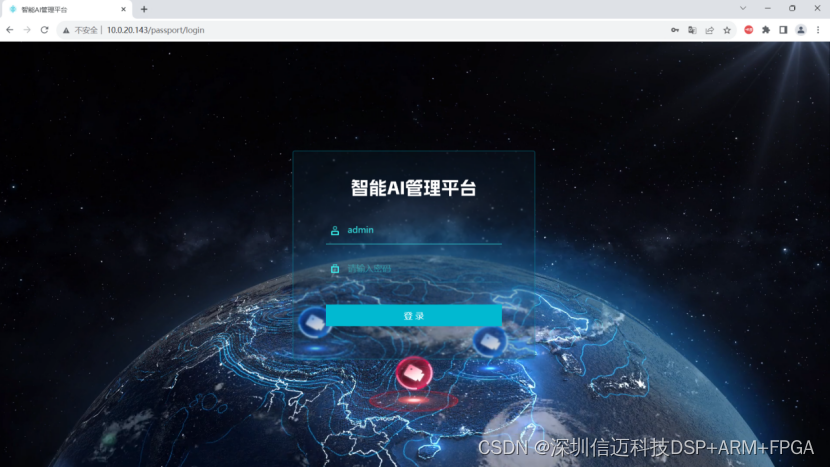

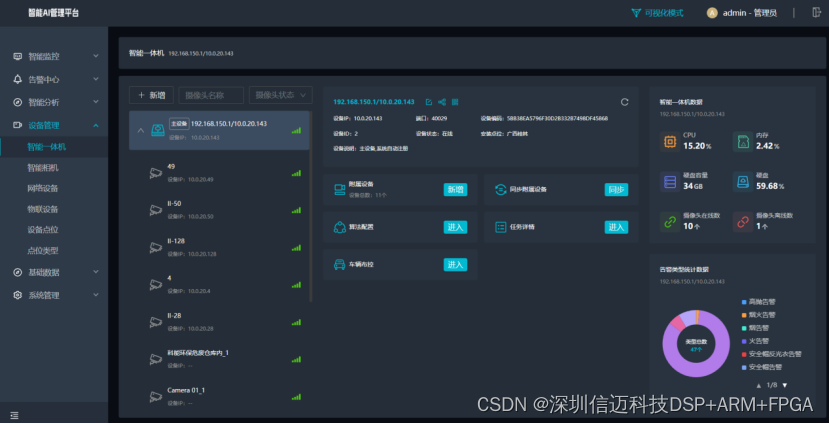

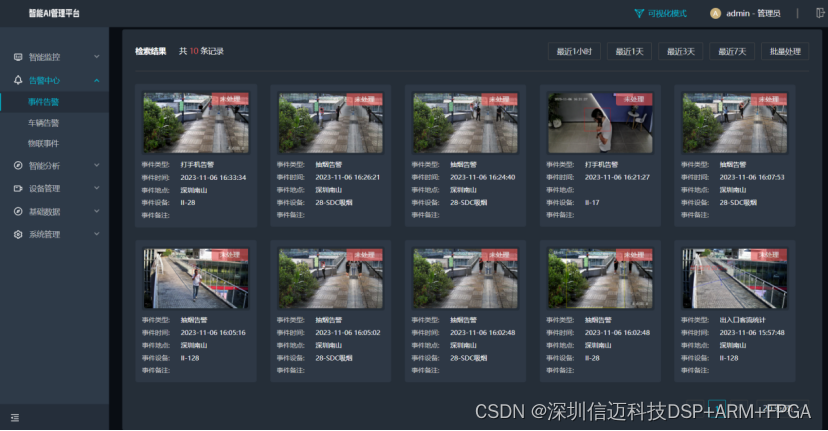

本产品高度集成了基于计算机视觉、深度学习网络的高精度AI智能算法以及视频智能化综合管理平台；AI智能算法涵盖了如园区、社区、工地、校园等场景的多种算法，可按需组合、按场景配置；视频智能化综合管理平台支持前端设备管理、实时视频预览、告警推送、取证抓拍、算法在线加载及优化、数据态势分析大屏展示等，设备操作简单、即插即用，同时拥有丰富的北向API接口，可赋能上层业务应用大平台。

1. 产品特点

超高性能计算与编解码能力

支持高达17.6Tops的INT8峰值算力或2.2T的FB32高精度算力；
支持高达16路1080P高清视频全流程处理；
支持高达32路H.264/H.265 1080P@25FPS视频硬件解码；

支持高达2路H.264/H.265 1080P@25FPS视频硬件编码。

内置丰富AI算法

内置高达30种+AI算法，支持自由搭配，自定义组合；

（支持人员结构化 / 人脸识别 / 车辆结构化 / 车牌识别 / 火焰检测 / 烟雾检测 / 抽烟检测 / 打电话检测 / 玩手机检测 / 未戴口罩检测 / 人员离岗检测/人员睡岗检测 / 人员摔倒检测 /人员静电消除 / 区域人数统计/区域人数不足/区域人数超员/区域人数异常 / 区域入侵检测 / 工服检测 / 安全帽检测 / 反光衣检测 / 电瓶车检测 / 规范停车(车辆违停) / 出入口客流统计 / 周界翻越入侵/人员越界检测/区域徘徊检测/ 消防车通道占用/消防逃生通道占用/垃圾未入桶检测 / 垃圾桶满溢检测 / 垃圾投放提示 /摄像头异常位移检测等算法）

每路视频支持最多同时运行3个AI分析任务；

支持高达16个视频AI分析任务同时运行，超出16个AI分析任务时可轮询分析。

接口丰富、部署灵活

支持丰富接口：1000M以太网口、USB3.0/USB2.0、HDMI、RS-485、RS-232；
支持-20℃至+60℃宽温工作环境；
支持IP30防护等级，支持无风扇散热（以具体型号为准）；
适配支持SATA存储，支持2TB存储容量（以具体型号为准）；
选配支持LTE无线回传功能（以具体型号为准）；
北向接口：支持HTTP协议、MQTT协议、GB28281

南向接口：支持GB28281、Onvif、RTSP

高可靠性、加密保护

支高容量eMMC可开发支持主备分区；
支持异常类故障告警与保护处理机制；

支持可编程加密芯片用于隐私信息保护。

易用工具链，开发灵活

一站式深度学习开发工具包Sophon SDK；
支持Caffe/DarkNet/TensorFlow/PyTorch/MXNet/ONNX/PaddlePaddle等主流深度学习框架；

支持分类、检测主流网络模型，支持自定义算子开发；

支持Docker容器化，算法应用快速部署。

1. 技术指标

规格参数	版本型号 XM-AIBOX-16
技术规格	芯片	TPU	BM1684
CPU	8核A53@2.3GHz
AI算力	INT8	17.6TOPS
FP32	2.2 TFLOPS
视频/图片编解码	视频解码能力	H.264/H.265: 1080P @960fps
视频解码分辨率	8K / 4K / 1080P / 720P / D1 / CIF
视频编码能力	H.264/H.265:1080P @50fps
视频编码分辨率	4K / 1080P / 720P / D1 / CIF
图片编/解码能力	480张/秒@1080P
图片解码最大分辨率	32768 * 32768
内存与存储	内存	12 GB
eMMC	32 GB
外部接口	网口	10/100/1000Mbps自适应 *2
USB	USB3.0 *2	N/A
存储	MicroSD *1
显示	HDMI *1	N/A
串口	RS232 1/RS485 1/自定义I/O
扩展存储	SSD硬盘(选配)	2TB（选配）	N/A
无线功能	4G/5G无线模块(选配)	Mini-PCIE 4G模块
天线（可选）	SMA Female 2 (Wi-Fi) SMA Female 4(5G)
SIM	标准SIM卡槽
无线功能（非可选）	5G无线模块	M2.5G模块
物理规格	尺寸	长宽高	188 mm * 148 mm * 44.5 mm
供电与功耗	供电	直流12V
典型功耗	≤23.5W	≤19W
注：硬盘、无线功能为可选功能，非产品标配，典型功耗不包括硬盘、无线模块功耗。

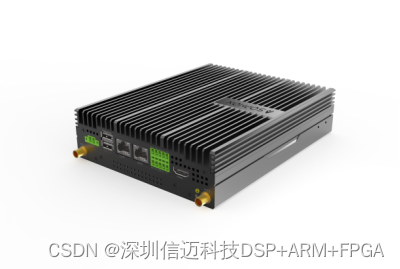

1. 产品外观

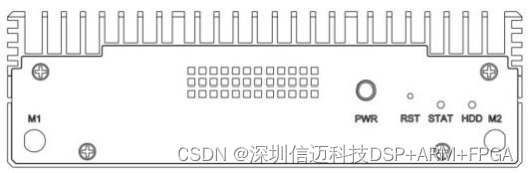

1. 1. 主机前面板

主机前面板图示与说明如下：

面板丝印	名称	说明
PWR	电源指示灯 /开关	电源指示灯说明：绿色(常亮):表示电源状态正常；绿色(闪烁):表示正在下电过程中；熄灭：表示完成下电，可以断电。电源开关说明：上电状态下长按开关2秒钟，系统启动下电流程；上电状态下长按开关5秒钟，系统启动强制下电流程；下电状态下短按开关，系统启动上电流程。
RST	复位按键	短按复位按键1秒钟，启动整机复位长按复位按键12秒钟，启动恢复文件系统。
STAT	状态指示灯	设备上电默认态为红色(常亮),直至系统加载完毕至正常状态后，变为绿色(常亮),说明如下：绿色(常亮):表示设备运转正常；红色(常亮):表示设备上电系统加载过程中或设备未正常进入系统；红色(闪烁):表示系统产生告警。若设备处于升级状态，说明如下：红色(常亮):表示设备正在进行系统升级；绿色(闪烁):表示设备系统升级成功；熄灭(由常亮变为熄灭):表示设备系统升级失败。
HDD	硬盘指示灯	绿色(常亮):表示硬盘运转正常；绿色(闪烁):表示硬盘正在读写；熄灭：表示未连接硬盘或硬盘故障。
M1	天线接口1	(52系列标配)SMA Female接口1,可外接SMA棒状天线。
M2	天线接口2	(52系列标配)SMA Female接口2,可外接SMA棒状天线。

后面板图示与说明如下：

接口/插针	名称	说明
SD CARD	SD卡接口	用于Micro SD卡方式的版本升级或数据存储等用途，速率模式为SDR104,最大容量2TB。
面板丝印	名称	说明
12V	电源接口	2-PIN(自锁)凤凰端子电源接口，防反插，与整机配备的电源2-PIN端子相连。
	USB接口	USB3.0Type-A,上下共两个USB接口。
LAN	LAN口	局域网千兆网口。
WAN	WAN口	广域网千兆网口。
HDD	硬盘仓	可支持用户自行加装2.5英寸SATA硬盘。
HDMI	HDMI接口	视频输出显示，通过HDMI高清线缆连接至显示器。
	接地端子	用于整机接地，通过保护地线将设备与机柜或工作台的接地点相连，接地螺钉采用M3螺钉。
TXD	RS232发送信号	RS232发送信号，需要与RXD信号配合使用。
RXD	RS232接收信号	RS232发送信号，需要与TXD信号配合使用。
D+	RS485正极	RS485接口正极，需要与D-信号配合使用。
D-	RS485负极	RS485接口正极，需要与D+信号配合使用。
IN1	I/O1输入	GPIO1输入，可作为告警输入。
OUT1	I/O1输入	GPIO1输入，可作为告警输出。
IN2	I/O2输入	GPIO2输入，可作为告警输入。
OUT2	I/O2输入	GPIO2输入，可作为告警输出。
GND	接地信号	凤凰端子接地信号。
ANT1	天线接口1	(选配)SMA Female接口1,可外接SMA棒状天线。
ANT2	天线接口2	(选配)SMA Female接口2,可外接SMA棒状天线。
注：硬盘、无线功能为可选功能，非产品标配；HDMI接口仅在预装XM-AIBOX-16配套人脸算法应用软件下有显示输出，未预装该版本的设备需要用户自行开发应用程序方可支持。

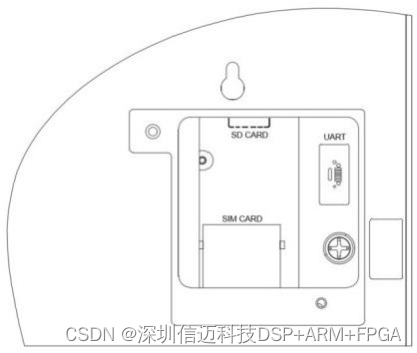

1. 1. 主机后面板

主机后面板图示与说明如下：

接口/插针	名称	说明
SD CARD	Micro SD卡接口	用于Micro SD卡刷方式的版本升级或数据存储等用途，速率模式为SDR104,最大容量2TB。
SIM CARD	SIM卡接口	用于LTE设备鉴权与认证接入，与LTE无线模块配合使用。
UART	Micro USB串口	用于串口调试使用。

1. 安装要求

类别	项目	说明
环境要求	通风要求	保证安装环境的空气流通，设备外围留出适当散热空间。严禁将设备置于热源（如电暖气、发热体等）附近。
防尘要求	室外安装环境（如监控设备箱、灯杆箱体等）须达到IP55防护等级。
防潮要求	严禁将设备置于水源（如水房等）附近。严禁设备在结露、渗水等环境下运行。
电磁要求	远离电力系统接地装置，接地不要与其复用。远离高功率无线电台、雷达等高频大电流设备。强电磁环境建议采用电磁屏蔽对设备进行保护。
场所要求	符合要求场所	机房、密闭空调房、空调机柜。楼道、地下车库、场馆、非露天站台。
不符要求场所	室外海洋周边环境（如近海、远海、水下等）。
空间要求	机柜要求	标准19英寸机柜（具备接地与通风散热条件）。
箱体要求	达到IP55防护等级且具备通风散热条件的箱体环境。
安全要求	防静电要求	确保设备接地良好。设备安装操作需身穿防静电服，佩戴防静电手套或手环。
