        卷积神经网络（CNN）简单介绍

        卷积神经网络（Convolutional Neural Network，CNN）是一种广泛应用于图像识别、计算机视觉等领域的深度学习模型。它通过卷积、池化等操作，提取图像特征，实现对图像的高效分类。在本教程中，我们将介绍CNN的概念、基本结构和实现方式。


        （图片来源网络，侵删）

        概念

        CNN由多层卷积层、池化层、全连接层等组成，每个卷积层包含多个卷积核，用于对输入数据进行卷积操作，提取不同的特征。每个池化层则通过下采样的方式，将特征图尺寸缩小，减少数据维度，同时保留最显著的特征。全连接层则将池化层输出的特征向量映射到指定的类别数，完成图像分类任务。

        基本结构

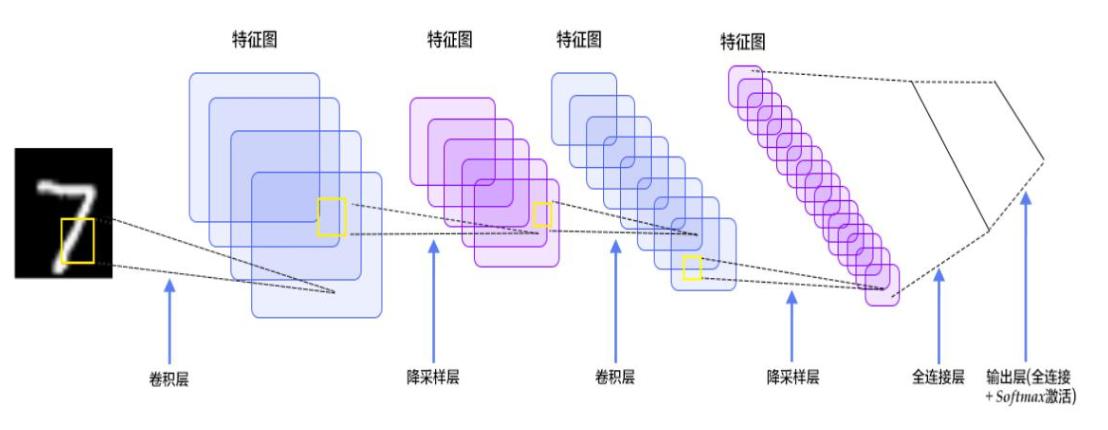

        CNN的基本结构包括输入层、卷积层、池化层、全连接层和输出层，其中输入层和输出层分别用于输入和输出数据，卷积层和池化层用于提取特征，全连接层用于分类。


        （图片来源网络，侵删）

        卷积层

        卷积层通过对输入数据进行卷积操作，提取不同的特征。假设输入数据为 X X X，卷积核为 K K K，输出特征图为 Y Y Y，则卷积操作可以表示为：

        Y i , j = ∑ m ∑ n X i + m , j + n K m , n Y_{i,j}=\sum_m\sum_nX_{i+m,j+n}K_{m,n} Yi,j​=m∑​n∑​Xi+m,j+n​Km,n​

        其中， i , j i,j i,j为输出特征图中的位置， m , n m,n m,n为卷积核中的位置。卷积核通常是可学习的参数，可以根据数据特征进行优化。

        池化层

        池化层通过下采样的方式，将特征图尺寸缩小，减少数据维度，同时保留最显著的特征。常见的池化操作有最大池化和平均池化。最大池化的操作可以表示为：

        Y i , j = max ⁡ m max ⁡ n X i + m , j + n Y_{i,j}=\max\limits_{m}\max\limits_{n}X_{i+m,j+n} Yi,j​=mmax​nmax​Xi+m,j+n​

        其中， i , j i,j i,j为输出特征图中的位置， m , n m,n m,n为池化核中的位置。

        全连接层

        全连接层将池化层输出的特征向量映射到指定的类别数，完成图像分类任务。假设池化层输出的特征向量为 X X X，全连接层的权重矩阵为 W W W，偏置向量为 b b b，则全连接层的计算可以表示为：

        Y = W ⋅ X + b Y = W\cdot X+b Y=W⋅X+b

        其中， W W W是可学习的参数，可以通过反向传播算法进行优化， b b b是偏置项。

        实现方式

        在实现CNN时，常用的深度学习框架有TensorFlow、PyTorch等。以下是使用PyTorch实现简单的卷积神经网络的示例代码：

        import torch.nn as nn
        import torch.nn.functional as F
        # 定义一个神经网络类
        class Net(nn.Module):
            def __init__(self):
                super(Net, self).__init__()
                # 定义卷积层
                self.conv1 = nn.Conv2d(1, 6, 5)   # 输入通道数1，输出通道数6，卷积核大小5*5
                self.conv2 = nn.Conv2d(6, 16, 5)  # 输入通道数6，输出通道数16，卷积核大小5*5
                # 定义池化层
                self.pool = nn.MaxPool2d(2, 2)   # 2*2的最大化池化
                # 定义全连接层
                self.fc1 = nn.Linear(16 * 4 * 4, 120)  # 输入大小为16*4*4，输出大小为120
                self.fc2 = nn.Linear(120, 84)         # 输入大小为120，输出大小为84
                self.fc3 = nn.Linear(84, 10)          # 输入大小为84，输出大小为10
            # 神经网络前向计算过程
            def forward(self, x):
                # 卷积层 -> ReLU -> 池化层
                x = self.pool(F.relu(self.conv1(x)))   # 卷积、ReLU、池化操作
                x = self.pool(F.relu(self.conv2(x)))   # 卷积、ReLU、池化操作
                # 展开特征向量
                x = x.view(-1, 16 * 4 * 4)             # 展平操作，将特征向量拉成一维
                # 全连接层 -> ReLU
                x = F.relu(self.fc1(x))                # 全连接、ReLU操作
                x = F.relu(self.fc2(x))                # 全连接、ReLU操作
                x = self.fc3(x)                        # 全连接操作
                return x


        以上代码定义了一个包含两个卷积层、两个池化层、三个全连接层的卷积神经网络模型。在前向传播过程中，首先通过卷积层对输入数据进行特征提取，然后通过池化层将特征图尺寸缩小，最后通过全连接层完成图像分类任务。

        在训练CNN模型时，通常使用随机梯度下降（Stochastic Gradient Descent，SGD）等优化算法进行权重更新，使用交叉熵（Cross Entropy）等损失函数进行模型评估。

        使用上述神经网络类进行图像分类的例子如下：

        #导入PyTorch相关模块
        import torch
        from torchvision import datasets, transforms
        from torch.utils.data import DataLoader
        #定义数据预处理方式
        #将图片转换成Tensor格式，同时对图片进行标准化，均值0.5，方差0.5
        transform = transforms.Compose([
        transforms.ToTensor(),
        transforms.Normalize((0.5,), (0.5,))
        ])
        # 创建一个用于训练的 MNIST 数据集
        # 在执行此行代码时，数据集将自动下载到 './data' 文件夹中（如果尚未下载）
        #加载MNIST数据集，train=True表示加载训练集，train=False表示加载测试集
        #数据会被自动下载到"./data"文件夹中，同时经过transform的处理
        trainset = datasets.MNIST('./data', download=True, train=True, transform=transform)
        # 创建一个用于测试的 MNIST 数据集
        # 此处 train 参数设置为 False，以表示是用于测试的数据集
        # 同样也会自动下载
        testset = datasets.MNIST('./data', download=True, train=False, transform=transform)
        #定义数据加载器，用于批量读取数据，batch_size表示每次读取的数量，shuffle=True表示每次读取时打乱顺序
        trainloader = DataLoader(trainset, batch_size=64, shuffle=True)
        testloader = DataLoader(testset, batch_size=64, shuffle=False)
        #创建神经网络实例
        #--------------------这就是对上述神经网络的实例化------------------------------
        net = Net()
        #定义损失函数和优化器
        criterion = nn.CrossEntropyLoss() # 交叉熵损失函数
        optimizer = torch.optim.SGD(net.parameters(), lr=0.001, momentum=0.9) # 随机梯度下降优化器
        #训练神经网络
        epochs = 5 # 训练轮数
        for epoch in range(epochs):
        running_loss = 0.0
        for i, data in enumerate(trainloader, 0):
        inputs, labels = data # 读取数据
        optimizer.zero_grad() # 清空梯度
        outputs = net(inputs) # 输入数据进行前向计算
        loss = criterion(outputs, labels) # 计算损失
        loss.backward() # 反向传播，计算梯度
        optimizer.step() # 更新参数
        running_loss += loss.item() # 计算当前损失
        if i % 100 == 99: # 每100个batch输出一次训练状态
        print('[%d, %5d] loss: %.3f' %
        (epoch + 1, i + 1, running_loss / 100))
        running_loss = 0.0
        #测试神经网络
        correct = 0
        total = 0
        with torch.no_grad(): # 不计算梯度，加速计算过程
        for data in testloader:
        images, labels = data # 读取数据
        outputs = net(images) # 输入数据进行前向计算
        _, predicted = torch.max(outputs.data, 1) # 找到概率最大的标签
        total += labels.size(0) # 计算标签总数
        correct += (predicted == labels).sum().item() # 计算分类正确的标签个数
        print('Accuracy of the network on the 10000 test images: %d %%' % (100 * correct / total)) # 输出准确率


        总结

        本教程介绍了卷积神经网络（CNN）的概念、基本结构和实现方式，希望能对深度学习初学者有所帮助。在实践中，可以根据具体任务和数据特征进行CNN模型的设计和优化，提高模型性能和效率。
