【星闪专题】Ai-BS21系列烧录指导——开发板or模组

目录

• 前言
• • 一、软硬件准备
  • • 1.硬件准备
    • 2.软件准备
    • 二、接线
    • • 1.开发板接线
      • 2.模组接线
      • 三、烧录软件使用
      • 四、校验
      • 联系我们

        ---

        前言

        本篇以Ai-BS21-32S（Kit）为例指导烧录固件。

        Ai-BS21-32S_Kit是由深圳市安信可科技有限公司开发的蓝牙星闪开发板。该模块核心处理器芯片Hi2821是一款高集成2.4GHzSoCBLE&SLE芯片，支持BLE5.4/SLE1.0，集成RF电路，RF包含功率放大器PA、低噪声放大器、TX/RXSwitch、集成电源管理等模块，支持1M/2M/4M3种带宽，最大支持12Mbit/s速率。

        ---

        一、软硬件准备

        1.硬件准备

        1. Ai-BS21-32S开发板或模组一个
        2. Tpye-C线（开发板）、杜邦线（模组）
        3. USB转TTL

        2.软件准备

        1. 星闪烧录软件——点击下载
        2. 安信可串口调试工具——点击下载

        ---

        二、接线

        1.开发板接线

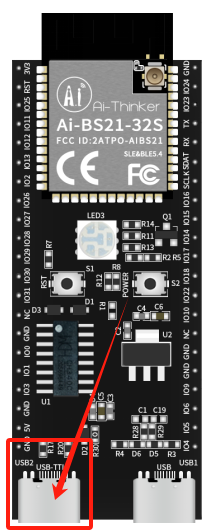

        使用USB-Type-C接入开发板下方左侧USB2口



        2.模组接线

        使用TTL烧录工具接入串口，接线如下

        TTL 工具	Ai-BS21-32S
        3.3V(Vo)	VDD
        TXD	RX
        RXD	TX
        GND	GND



        ---

        三、烧录软件使用

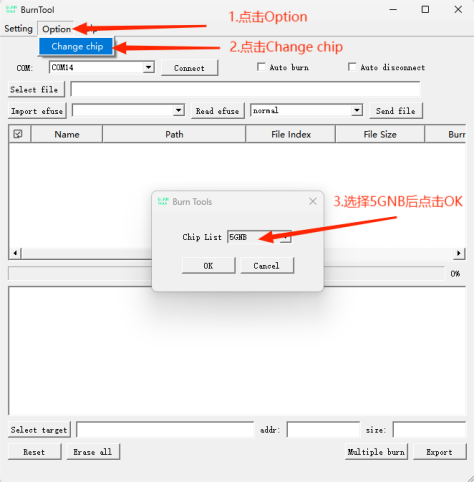

        1. 打开烧录工具

        2. 操作步骤如下

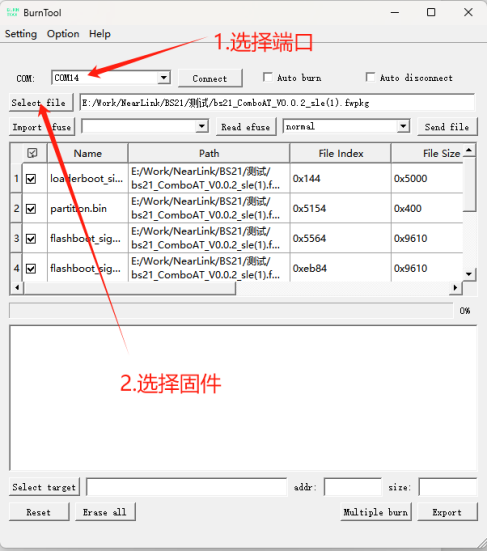

        3. 选择端口与固件

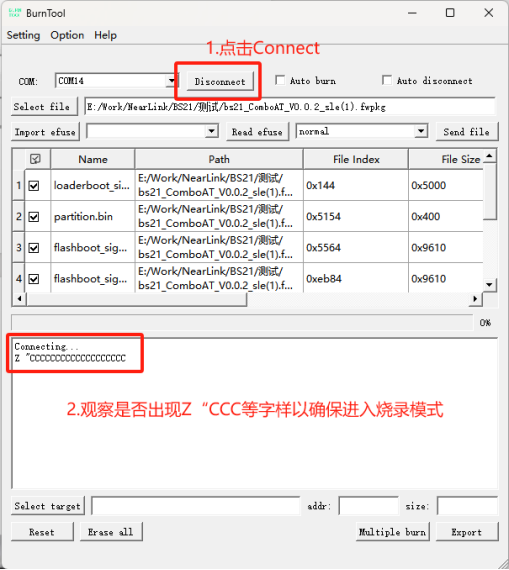

        4. 连接端口并进入烧录模式（若没有固件则自动进入烧录模式），点击Connect后若没有出现Z”CCC等字样，开发板则按下左侧按钮RTS复位进入烧录模式，模组则手动插拔VDD进入烧录模式

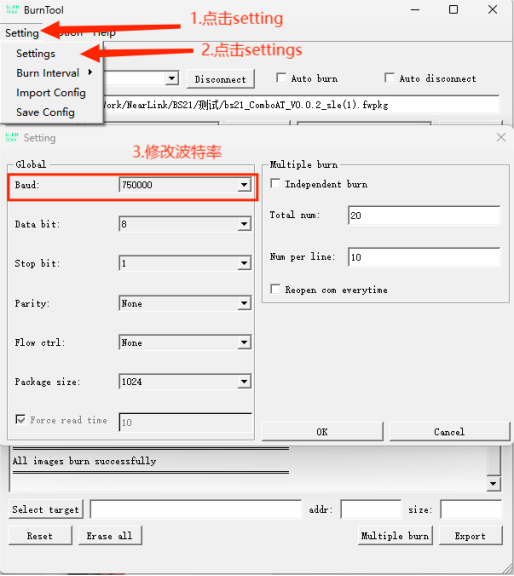

        5. 非必要步骤，可修改烧录波特率，最高支持750000

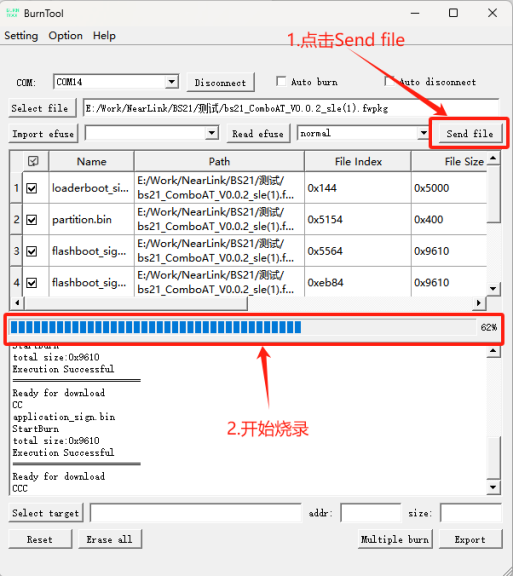

        6. 开始烧录



        ---

        四、校验

        1. 烧录需要重新上电，开发板插拔Type-C线，模组则插拔TTL

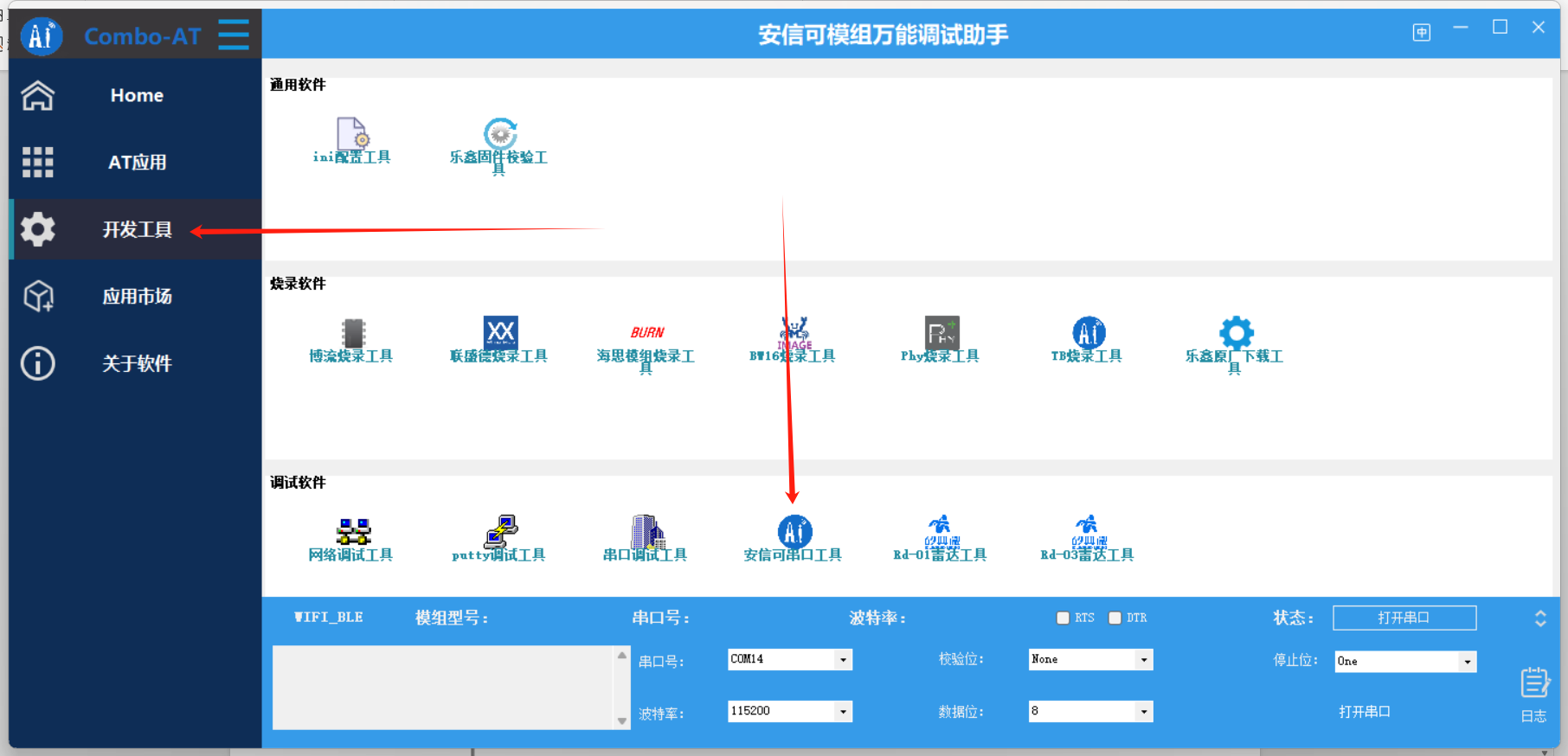

        2. 打开安信可串口调试工具

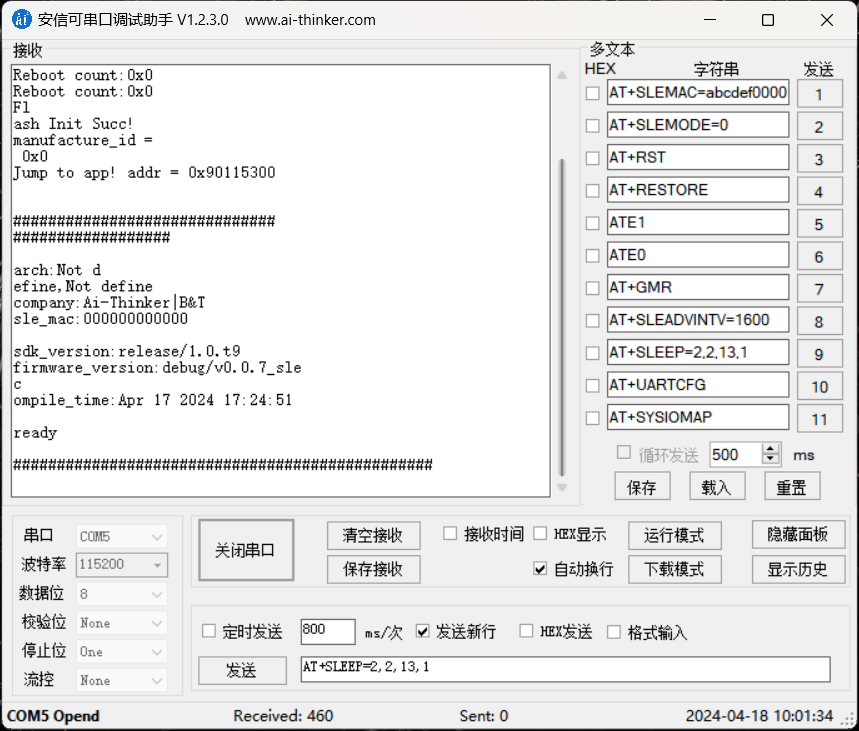

        3. 选择端口，波特率115200，查看启动信息



        ---

        联系我们

        以上就是本期分享的内容，目的在于让大家快速适应新品方案的开发，更多资料可从我们官网上获取。
