    前言

    在快速变化的软件开发世界中，工作流管理成为了企业应用不可或缺的组成部分。无论是简化复杂业务流程、提升操作效率还是确保流程的一致性和透明性，一个强大的工作流引擎都显得至关重要。在这样的背景下，Flowable作为一个轻量级、可嵌入的工作流引擎，因其卓越的灵活性和易于集成的特点，赢得了开发社区的广泛青睐。

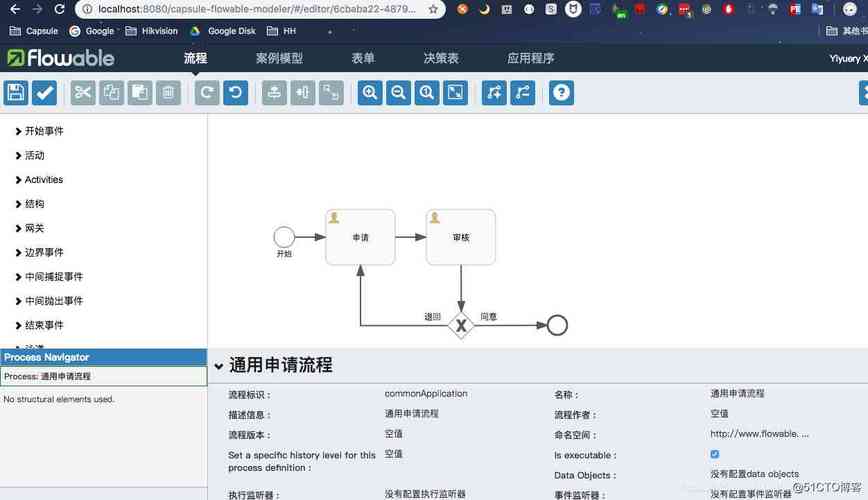

    （图片来源网络，侵删）

    为什么选择Flowable？

    Flowable提供了一个功能丰富的工作流和业务流程管理(BPM)平台。它不仅支持BPMN 2.0标准，还提供了易于使用的API和用户友好的管理界面。与同类工作流引擎相比，Flowable拥有活跃的社区支持、频繁的更新发布以及一系列成熟的工具和插件，这些都使得它在处理复杂的业务流程时变得更加得心应手。

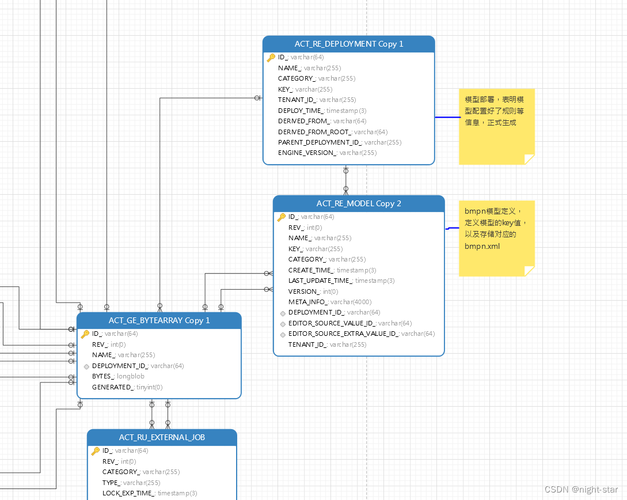

    （图片来源网络，侵删）

    Flowable的应用场景

    Flowable适用于多种业务场景，包括但不限于文档审批流程、订单处理系统、IT服务管理等。它的灵活性允许开发者根据具体需求定制流程，而其高效的性能则确保了即使在高负载情况下也能平稳运行。

    集成需求

    对于构建在Spring框架之上的现代应用来说，将Flowable集成进Spring Boot应用中可以带来巨大的便利。这样的集成不仅简化了流程管理，而且充分利用了Spring生态中的丰富资源和便捷性。在本系列文章中，我们将深入探讨如何在Spring Boot环境下集成并使用Flowable，以及如何利用这一集成来优化业务流程。

    文章结构

    本系列博客将从环境搭建开始，逐步介绍Flowable的基础概念、核心组件以及实际案例。我们会通过详细的步骤和示例代码，演示如何创建和管理流程定义，如何启动和查询流程实例，以及如何处理各种异常情况。最后，我们还会讨论如何将Flowable与Spring Security等其他流行技术结合使用，以实现更加安全和强大的工作流解决方案。

    目标读者

    无论你是寻求提高现有工作流程效率的开发者，还是需要构建新的工作流程管理系统的软件工程师，甚至是想要了解当前最热门工作流技术的项目经理，本系列博客都将为你提供有价值的信息和指导。

    准备工作

    在阅读本系列文章之前，建议读者具备一定的Java编程经验和基本的Spring Boot知识。此外，对工作流的基本理解将有助于更好地把握文章的内容。

    版本信息

    为了确保教程的准确性和可操作性，我们将基于Flowable 6.x版本和Spring Boot 2.x进行讲解。请确保按照这些版本进行环境的搭建。

    资源和帮助

    在官方Flowable网站（https://flowable.org/）上，你可以找到丰富的文档资源和社区论坛。如果遇到问题，不要犹豫，在论坛中寻求帮助或直接查阅FAQs。

    现在，让我们一起踏上探索Flowable和Spring Boot集成之旅，开启高效工作流管理的新纪元。

    开始集成

    相关配置文件

    FlowableConfig

    @SuppressWarnings("all")
    @Configuration
    public class FlowableConfig {
    	@Autowired
    	private DataSource dataSource;
    	@Autowired
    	private PlatformTransactionManager transactionManager;
    	@Autowired
    	private IdWorkerIdGenerator idWorkerIdGenerator;
    	@Value("${workflow.databaseUpdate}")
    	private Boolean databaseUpdate;
    	/**
    	 * SpringProcessEngineConfiguration配置
    	 *
    	 * @return
    	 */
    	@Bean
    	public SpringProcessEngineConfiguration getSpringProcessEngineConfiguration() {
    		// 创建SpringProcessEngineConfiguration对象
    		SpringProcessEngineConfiguration config = new SpringProcessEngineConfiguration();
    		// 设置活动元素的字体名称为"宋体"
    		config.setActivityFontName("宋体");
    		// 设置注解元素的字体名称为"宋体"
    		config.setAnnotationFontName("宋体");
    		// 设置标签元素的字体名称为"黑体"
    		config.setLabelFontName("黑体");
    		// 设置数据源
    		config.setDataSource(dataSource);
    		// 设置事务管理器
    		config.setTransactionManager(transactionManager);
    		// 禁用身份和访问管理引擎
    		config.setDisableIdmEngine(true);
    		// 设置数据库类型为MySQL
    		config.setDatabaseType(ProcessEngineConfigurationImpl.DATABASE_TYPE_MYSQL);
    		// 设置数据库模式更新策略为自动更新 生产环境设置DB_SCHEMA_UPDATE_FALSE
    		if (null != databaseUpdate && databaseUpdate) {
    			config.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_TRUE);
    		} else {
    			config.setDatabaseSchemaUpdate(ProcessEngineConfiguration.DB_SCHEMA_UPDATE_FALSE);
    		}
    		// 设置委托表达式字段注入模式为混合模式
    		config.setDelegateExpressionFieldInjectionMode(DelegateExpressionFieldInjectionMode.MIXED);
    		// 设置ID生成器为idWorkerIdGenerator
    		config.setIdGenerator(idWorkerIdGenerator);
    		// 激活异步执行器 关闭异步执行器
    		config.setAsyncExecutorActivate(Boolean.FALSE);
    		// 设置HTTP客户端配置
    		HttpClientConfig httpClientConfig = new HttpClientConfig();
    		httpClientConfig.setConnectTimeout(1000000); // 连接超时时间
    		httpClientConfig.setConnectionRequestTimeout(1000000); // 连接请求超时时间
    		httpClientConfig.setSocketTimeout(1000000); // 建立socket连接超时时间
    		httpClientConfig.setRequestRetryLimit(3); // 请求失败重试次数
    		config.setHttpClientConfig(httpClientConfig);
    		// 历史数据记录级别
    		config.setHistoryLevel(HistoryLevel.AUDIT);
    		// 设置知识库缓存限制为200
    		config.setKnowledgeBaseCacheLimit(200);
    		// 设置流程定义缓存限制为200
    		config.setProcessDefinitionCacheLimit(200);
    		// 添加自定义的JobHandler
    		List customJobHandlers = new ArrayList();
    		customJobHandlers.add(new CustomJobHandler());
    		config.setCustomJobHandlers(customJobHandlers);
    		return config;
    	}
    	@Bean
    	@Primary
    	public TaskExecutor primaryTaskExecutor() {
    		return new ThreadPoolTaskExecutor();
    	}
    }


    IdWorkerIdGenerator

    @Component
    public class IdWorkerIdGenerator implements IdGenerator {
        @Override
        public String getNextId() {
            return String.valueOf(SpringUtils.getBean(IdWorker.class).nextId());
        }
    }


    @Component
    public class IdWorker {
        // 时间起始标记点，作为基准，一般取系统的最近时间（一旦确定不能变动）
        private final static long twepoch = 1288834974657L;
        // 机器标识位数
        private final static long workerIdBits = 5L;
        // 数据中心标识位数
        private final static long datacenterIdBits = 5L;
        // 机器ID最大值
        private final static long maxWorkerId = -1L ^ (-1L
            this.datacenterId = getDatacenterId(maxDatacenterId);
            this.workerId = getMaxWorkerId(datacenterId, maxWorkerId);
        }
        /**
         * @param workerId     工作机器ID
         * @param datacenterId 序列号
         */
        public IdWorker(long workerId, long datacenterId) {
            if (workerId  maxWorkerId || workerId
