  Flink SQL 语法篇（五）：Regular Join、Interval Join

  • 1.Regular Join
  • • 1.1 Inner Join 案例
    • 1.2 Left Join 案例
    • 1.3 Full Join 案例
    • 2.Interval Join（时间区间 Join）
    • • 2.1 Inner Interval Join
      • 2.2 Left Interval Join
      • 2.3 Full Interval Join

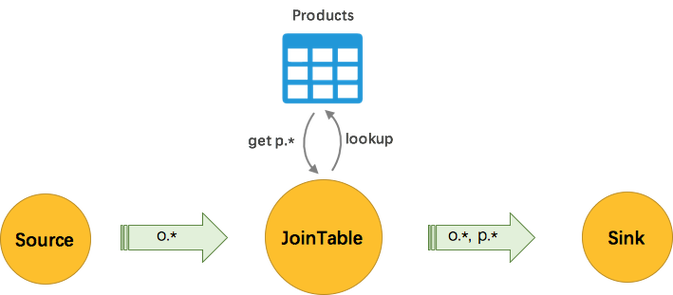

        Flink 也支持了非常多的数据 Join 方式，主要包括以下三种：


        （图片来源网络，侵删）
        • 动态表（流）与动态表（流）的 Join
        • 动态表（流）与外部维表（比如 Redis）的 Join
        • 动态表字段的列转行（一种特殊的 Join）

          细分 Flink SQL 支持的 Join：

          • Regular Join：流与流的 Join，包括 Inner Equal Join、Outer Equal Join
          • Interval Join：流与流的 Join，两条流一段时间区间内的 Join
          • Temporal Join：流与流的 Join，包括事件时间，处理时间的 Temporal Join，类似于离线中的快照 Join
          • Lookup Join：流与外部维表的 Join
          • Array Expansion：表字段的列转行，类似于 Hive 的 explode 数据炸开的列转行
          • Table Function：自定义函数的表字段的列转行，支持 Inner Join 和 Left Outer Join

            1.Regular Join

            Regular Join 定义（支持 Batch / Streaming）：Regular Join 其实就是和离线 Hive SQL 一样的 Regular Join，通过条件关联两条流数据输出。

            应用场景：Join 其实在我们的数仓建设过程中应用是非常广泛的。离线数仓可以说基本上是离不开 Join 的。那么实时数仓的建设也必然离不开 Join，比如日志关联扩充维度数据，构建宽表；日志通过 ID 关联计算 CTR。

            Regular Join 包含以下几种（以 L 作为左流中的数据标识，R 作为右流中的数据标识）：

            • Inner Join（Inner Equal Join）：流任务中，只有两条流 Join 到才输出，输出 +[L, R]。
            • Left Join（Outer Equal Join）：流任务中，左流数据到达之后，无论有没有 Join 到右流的数据，都会输出（Join 到输出 +[L, R]，没 Join 到输出 +[L, null]），如果右流之后数据到达之后，发现左流之前输出过没有 Join 到的数据，则会发起回撤流，先输出 -[L, null]，然后输出 +[L, R]。
            • Right Join（Outer Equal Join）：有 Left Join 一样，左表和右表的执行逻辑完全相反。
            • Full Join（Outer Equal Join）：流任务中，左流或者右流的数据到达之后，无论有没有 Join 到另外一条流的数据，都会输出（对右流来说：Join 到输出 +[L, R]，没 Join 到输出 +[null, R]；对左流来说：Join 到输出 +[L, R]，没 Join 到输出 +[L, null]）。如果一条流的数据到达之后，发现之前另一条流之前输出过没有 Join 到的数据，则会发起回撤流（左流数据到达为例：回撤 -[null, R]，输出 +[L, R]，右流数据到达为例：回撤 -[L, null]，输出 +[L, R]）。

              1.1 Inner Join 案例

              实际案例：案例为 曝光日志 关联 点击日志 筛选既有曝光又有点击的数据。

              -- 曝光日志数据
              CREATE TABLE show_log_table (
                  log_id BIGINT,
                  show_params STRING
              ) WITH (
                'connector' = 'datagen',
                'rows-per-second' = '2',
                'fields.show_params.length' = '1',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '100'
              );
              -- 点击日志数据
              CREATE TABLE click_log_table (
                log_id BIGINT,
                click_params STRING
              )
              WITH (
                'connector' = 'datagen',
                'rows-per-second' = '2',
                'fields.click_params.length' = '1',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '10'
              );
              CREATE TABLE sink_table (
                  s_id BIGINT,
                  s_params STRING,
                  c_id BIGINT,
                  c_params STRING
              ) WITH (
                'connector' = 'print'
              );
              -- 流的 INNER JOIN，条件为 log_id
              INSERT INTO sink_table
              SELECT
                  show_log_table.log_id as s_id,
                  show_log_table.show_params as s_params,
                  click_log_table.log_id as c_id,
                  click_log_table.click_params as c_params
              FROM show_log_table
              INNER JOIN click_log_table ON show_log_table.log_id = click_log_table.log_id;


              输出结果如下：

              +I[5, d, 5, f]
              +I[5, d, 5, 8]
              +I[5, d, 5, 2]
              +I[3, 4, 3, 0]
              +I[3, 4, 3, 3]
              ...


              1.2 Left Join 案例

              CREATE TABLE show_log_table (
                  log_id BIGINT,
                  show_params STRING
              ) WITH (
                'connector' = 'datagen',
                'rows-per-second' = '1',
                'fields.show_params.length' = '3',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '10'
              );
              CREATE TABLE click_log_table (
                log_id BIGINT,
                click_params STRING
              )
              WITH (
                'connector' = 'datagen',
                'rows-per-second' = '1',
                'fields.click_params.length' = '3',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '10'
              );
              CREATE TABLE sink_table (
                  s_id BIGINT,
                  s_params STRING,
                  c_id BIGINT,
                  c_params STRING
              ) WITH (
                'connector' = 'print'
              );
              INSERT INTO sink_table
              SELECT
                  show_log_table.log_id as s_id,
                  show_log_table.show_params as s_params,
                  click_log_table.log_id as c_id,
                  click_log_table.click_params as c_params
              FROM show_log_table
              LEFT JOIN click_log_table ON show_log_table.log_id = click_log_table.log_id;


              输出结果如下：

              +I[5, f3c, 5, c05]
              +I[5, 6e2, 5, 1f6]
              +I[5, 86b, 5, 1f6]
              +I[5, f3c, 5, 1f6]
              -D[3, 4ab, null, null]
              -D[3, 6f2, null, null]
              +I[3, 4ab, 3, 765]
              +I[3, 6f2, 3, 765]
              +I[2, 3c4, null, null]
              +I[3, 4ab, 3, a8b]
              +I[3, 6f2, 3, a8b]
              +I[2, c03, null, null]
              ...


              1.3 Full Join 案例

              CREATE TABLE show_log_table (
                  log_id BIGINT,
                  show_params STRING
              ) WITH (
                'connector' = 'datagen',
                'rows-per-second' = '2',
                'fields.show_params.length' = '1',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '10'
              );
              CREATE TABLE click_log_table (
                log_id BIGINT,
                click_params STRING
              )
              WITH (
                'connector' = 'datagen',
                'rows-per-second' = '2',
                'fields.click_params.length' = '1',
                'fields.log_id.min' = '1',
                'fields.log_id.max' = '10'
              );
              CREATE TABLE sink_table (
                  s_id BIGINT,
                  s_params STRING,
                  c_id BIGINT,
                  c_params STRING
              ) WITH (
                'connector' = 'print'
              );
              INSERT INTO sink_table
              SELECT
                  show_log_table.log_id as s_id,
                  show_log_table.show_params as s_params,
                  click_log_table.log_id as c_id,
                  click_log_table.click_params as c_params
              FROM show_log_table
              FULL JOIN click_log_table ON show_log_table.log_id = click_log_table.log_id;


              输出结果如下：

              +I[null, null, 7, 6]
              +I[6, 5, null, null]
              -D[1, c, null, null]
              +I[1, c, 1, 2]
              +I[3, 1, null, null]
              +I[null, null, 7, d]
              +I[10, 0, null, null]
              +I[null, null, 2, 6]
              -D[null, null, 7, 6]
              -D[null, null, 7, d]
              ...


              ---

              关于 Regular Join 的注意事项：

              • 实时 Regular Join 可以不是 等值 Join。等值 Join 和 非等值 Join 区别在于，等值 Join 数据 Shuffle 策略是 Hash，会按照 Join on 中的等值条件作为 id 发往对应的下游；非等值 Join 数据 Shuffle 策略是 Global，所有数据发往一个并发，按照非等值条件进行关联。
              • Join 的流程是左流新来一条数据之后，会和右流中符合条件的所有数据做 Join，然后输出。
              • 流的上游是无限的数据，所以要做到关联的话，Flink 会将两条流的所有数据都存储在 State 中，所以 Flink 任务的 State 会无限增大，因此你需要为 State 配置合适的 TTL，以防止 State 过大。

                2.Interval Join（时间区间 Join）

                Interval Join 定义（支持 Batch / Streaming）：Interval Join 在离线的概念中是没有的。Interval Join 可以让一条流去 Join 另一条流中前后一段时间内的数据。

                应用场景：为什么有 Regular Join 还要 Interval Join 呢？刚刚的案例也讲了，Regular Join 会产生 回撤流，但是在实时数仓中一般写入的 Sink 都是类似于 Kafka 这样的消息队列，然后后面接 Clickhouse 等引擎，这些引擎又不具备处理回撤流的能力。所以博主理解 Interval Join 就是用于消灭回撤流的。

                Interval Join 包含以下几种（以 L 作为左流中的数据标识，R 作为右流中的数据标识）：

                • Inner Interval Join：流任务中，只有两条流 Join 到（满足 Join on 中的条件：两条流的数据在时间区间 + 满足其他等值条件）才输出，输出 +[L, R]
                • Left Interval Join：流任务中，左流数据到达之后，如果没有 Join 到右流的数据，就会等待（放在 State 中等），如果之后右流之后数据到达之后，发现能和刚刚那条左流数据 Join 到，则会输出 +[L, R]。事件时间中随着 Watermark 的推进（也支持处理时间）。如果发现发现左流 State 中的数据过期了，就把左流中过期的数据从 State 中删除，然后输出 +[L, null]，如果右流 State 中的数据过期了，就直接从 State 中删除。
                • Right Interval Join：和 Left Interval Join 执行逻辑一样，只不过左表和右表的执行逻辑完全相反
                • Full Interval Join：流任务中，左流或者右流的数据到达之后，如果没有 Join 到另外一条流的数据，就会等待（左流放在左流对应的 State 中等，右流放在右流对应的 State 中等），如果之后另一条流数据到达之后，发现能和刚刚那条数据 Join 到，则会输出 +[L, R]。事件时间中随着 Watermark 的推进（也支持处理时间），发现 State 中的数据过期了，就将这些数据从 State 中删除并且输出（左流过期输出 +[L, null]，右流过期输出 +[null, R]）

                  可以发现 Inner Interval Join 和其他三种 Outer Interval Join 的区别在于，Outer 在随着时间推移的过程中，如果有数据过期了之后，会根据是否是 Outer 将没有 Join 到的数据也给输出。

                  2.1 Inner Interval Join

                  实际案例：还是刚刚的案例，曝光日志 关联 点击日志 筛选既有曝光又有点击的数据，条件是曝光关联之后发生 4 4 4 小时之内的点击。

                  CREATE TABLE show_log_table (
                      log_id BIGINT,
                      show_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  ) WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.show_params.length' = '1',
                    'fields.log_id.min' = '1',
                    'fields.log_id.max' = '10'
                  );
                  CREATE TABLE click_log_table (
                      log_id BIGINT,
                      click_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  )
                  WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.click_params.length' = '1',
                    'fields.log_id.min' = '1',
                    'fields.log_id.max' = '10'
                  );
                  CREATE TABLE sink_table (
                      s_id BIGINT,
                      s_params STRING,
                      c_id BIGINT,
                      c_params STRING
                  ) WITH (
                    'connector' = 'print'
                  );
                  INSERT INTO sink_table
                  SELECT
                      show_log_table.log_id as s_id,
                      show_log_table.show_params as s_params,
                      click_log_table.log_id as c_id,
                      click_log_table.click_params as c_params
                  FROM show_log_table INNER JOIN click_log_table ON show_log_table.log_id = click_log_table.log_id
                  AND show_log_table.row_time BETWEEN click_log_table.row_time - INTERVAL '4' HOUR AND click_log_table.row_time;


                  输出结果如下：

                  6> +I[2, a, 2, 6]
                  6> +I[2, 6, 2, 6]
                  2> +I[4, 1, 4, 5]
                  2> +I[10, 8, 10, d]
                  2> +I[10, 7, 10, d]
                  2> +I[10, d, 10, d]
                  2> +I[5, b, 5, d]
                  6> +I[1, a, 1, 7]


                  2.2 Left Interval Join

                  CREATE TABLE show_log (
                      log_id BIGINT,
                      show_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  ) WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.show_params.length' = '1',
                    'fields.log_id.min' = '1',
                    'fields.log_id.max' = '10'
                  );
                  CREATE TABLE click_log (
                      log_id BIGINT,
                      click_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  )
                  WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.click_params.length' = '1',
                    'fields.log_id.min' = '1',
                    'fields.log_id.max' = '10'
                  );
                  CREATE TABLE sink_table (
                      s_id BIGINT,
                      s_params STRING,
                      c_id BIGINT,
                      c_params STRING
                  ) WITH (
                    'connector' = 'print'
                  );
                  INSERT INTO sink_table
                  SELECT
                      show_log.log_id as s_id,
                      show_log.show_params as s_params,
                      click_log.log_id as c_id,
                      click_log.click_params as c_params
                  FROM show_log LEFT JOIN click_log ON show_log.log_id = click_log.log_id
                  AND show_log.row_time BETWEEN click_log.row_time - INTERVAL '5' SECOND AND click_log.row_time + INTERVAL '5' SECOND;


                  输出结果如下：

                  +I[6, e, 6, 7]
                  +I[11, d, null, null]
                  +I[7, b, null, null]
                  +I[8, 0, 8, 3]
                  +I[13, 6, null, null]


                  2.3 Full Interval Join

                  CREATE TABLE show_log (
                      log_id BIGINT,
                      show_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  ) WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.show_params.length' = '1',
                    'fields.log_id.min' = '5',
                    'fields.log_id.max' = '15'
                  );
                  CREATE TABLE click_log (
                      log_id BIGINT,
                      click_params STRING,
                      row_time AS cast(CURRENT_TIMESTAMP as timestamp(3)),
                      WATERMARK FOR row_time AS row_time
                  )
                  WITH (
                    'connector' = 'datagen',
                    'rows-per-second' = '1',
                    'fields.click_params.length' = '1',
                    'fields.log_id.min' = '1',
                    'fields.log_id.max' = '10'
                  );
                  CREATE TABLE sink_table (
                      s_id BIGINT,
                      s_params STRING,
                      c_id BIGINT,
                      c_params STRING
                  ) WITH (
                    'connector' = 'print'
                  );
                  INSERT INTO sink_table
                  SELECT
                      show_log.log_id as s_id,
                      show_log.show_params as s_params,
                      click_log.log_id as c_id,
                      click_log.click_params as c_params
                  FROM show_log LEFT JOIN click_log ON show_log.log_id = click_log.log_id
                  AND show_log.row_time BETWEEN click_log.row_time - INTERVAL '5' SECOND AND click_log.row_time + INTERVAL '5' SECOND;


                  输出结果如下：

                  +I[6, 1, null, null]
                  +I[7, 3, 7, 8]
                  +I[null, null, 6, 6]
                  +I[null, null, 4, d]
                  +I[8, d, null, null]
                  +I[null, null, 3, b]


                  ---

                  关于 Interval Join 的注意事项：

                  • 实时 Interval Join 可以不是 等值 Join。等值 Join 和 非等值 Join 区别在于，等值 Join 数据 Shuffle 策略是 Hash，会按照 Join on 中的等值条件作为 id 发往对应的下游；非等值 Join 数据 Shuffle 策略是 Global，所有数据发往一个并发，然后将满足条件的数据进行关联输出。
