NIVision-Vision Builder AI的应用简单示例

功能需求

        还是这样一张苹果的图片，我们需要用到NI Vision Builder AI软件将四个苹果在图中的坐标点位找出并标记在图片中。我们将苹果的大概中心点作为苹果的坐标点。

        最后呈现的效果见下图，我们在四个苹果的中心点用红字标注了对应的坐标，这个坐标也是可以输出给labview的，当然这是后话了，我们现在先专注NI Vision Builder AI软件本身。

实现步骤

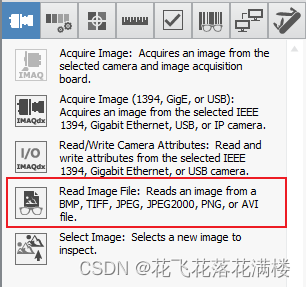

1、读取本地文件夹图片

选择你想要处理的图片的路径后，点击确认即可。

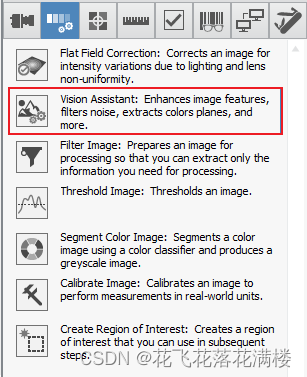

2、视觉助手处理

• 先使用“Extract Color Planes”模块提取出“RGB-Red Plane”红色通道的灰度图。













  •  使用“Threshold”阈值提取得到亮色区域。



    •  使用“Adv.Morphology”高级形态学模块对亮色区域进行分隔操作，将苹果区域与外部区域分开成不同的区域。





      “Separate objects”可以多迭代几次。

      •  使用“Basic Morphology”基础形态学模块进行“Erode objects”侵蚀操作，为了将各个区域的边缘更加分离，不要连在一起。





        •  使用“Adv.Morphology”高级形态学模块进行“Remove borders objects”和“Remove small objects”移除边缘区域和较小的区域，最后只保留了四个苹果的区域。







          •  最后使用“Particle Filter”颗粒过滤功能块筛选出面积区域在30000-40000之间的区域。因为前面的形态学操作比较成功，这一步之前就只剩下4个苹果的区域了，就可以省略过滤这一步。





            • 最后关掉vision Assistant，再点击ok确认修改完成。



              3、 检测颗粒对象

                      使用“Detect Objects”功能块检测对象，可以检测出现有的对象的个数以及它们对应的中心点的坐标。





                       你还可以继续加筛选条件，但是我们这里已经找到需要的4个苹果对象对应的区域中心点，就不用再加筛选条件了。

              4、自定义标记

                      将第三步得到的区域中心点作为自定义标记的位置和内容，添加4个标记内容。





                      至此我们的工作就完成了。

              文末总结

                      以图文的形式去介绍这样一篇NI Vision builder AI的应用示例确实有够麻烦的，初学者可能也会看不太懂。不过也没关系，软件自带有很多例子，可以自己先去了解一番，至少先知道这个软件怎么用，再回过头来看这篇文章也不迟。

                      我更想分享的是vision assistant中的形态学处理方法，经过种种操作得到你想要的特定区域范围。
