基于单片机的RFID门禁系统设计

慈云数据 2024-04-19 技术支持 45 0

概要

  门禁系统是一种面向人们生活的社区,家庭,旅馆等地方,并且可以通过一个锁一张卡进行独立管理,或者一个锁多张卡进行集中管理的系统。本文设计了一种使用方便,安全性高的基于单片机的RFID门禁系统。

  本设计主要利用STC89C52单片机对系统进行控制,由最小系统、射频识别模块、液晶显示模块等组成的硬件系统,以及通过C语言开发程序进行代码的设计和编写的软件系统,最终实现射频识别功能以及密码识别功能。本设计的目标是使设计出来的系统能提高安全指数,刷卡识别准确,给生活带来方便,被更多人所应用。

  结果表明本设计很好地实现了射频识别功能以及密码识别功能,预期功能全部实现。使用单片机进行控制保证了系统的稳定性,RFID技术的应用使得门禁系统的管理和使用更加方便和安全。RFID技术已经被应用在了便携式和小型轻量化方向上的许多电子产品中,且已经开发出了许多的非接触式RFID卡控制系统。目前,非接触式RFID卡已经在公交卡、金融卡、门禁卡、校园一卡通等许多领域得到了广泛的应用。这使人们在实际生活中不需要为环境是否安全而困扰,也让许多管理更加详细,高效和准确。

关键词:RFID; 门禁系统; 液晶显示; 单片机控制

一、控制系统设计

1 项目总体设计

  本项目基于单片机的RFID门禁系统设计由:STC89C52单片机、矩阵键盘、12864液晶显示、报警、继电器驱动模块、RFID-RC522射频识别模块、AT24C02存储模块组成。通过密码识别和射频识别控制门锁,构成完整的门禁系统。由如下模块组成:

(1)最小系统模块:STC89C52单片机作为系统的主控制器,接收密码识别模块和射频识别模块的信息[21],经过处理再传递到液晶显示模块和继电器驱动模块;

(2)液晶显示模块:LCD12864液晶显示屏,接收密码识别模块和射频识别模块的信息,显示密码或RFID卡是否正确,是否可以通过;

(3)密码识别模块:由存储器、解调器、键盘等组成,通过对键盘输入密码信息进行分析识别,最终传递到液晶显示模块,实现密码识别功能[1];

(4)射频识别模块:首先通过MFRC522读卡器读取用户的RFID卡信息,然后读取的信息用来识别RFID卡是否为已注册卡,最终传递到液晶显示模块,实现RFID卡识别功能[17];

(5)AT24C02存储模块:读卡器读取到RFID卡信息之后,信息会存储在AT24C02中,这时单片机再接收到新的数据,就可以和AT24C02中的信息作比较,看信息是否相同,从而决定开关门[12]。

(6)继电器驱动模块:接收到的新的信息与AT24C02中存储的信息进行比较之后,结合蜂鸣器和指示灯[4],控制电磁锁的吸合,进而控制门的状态。

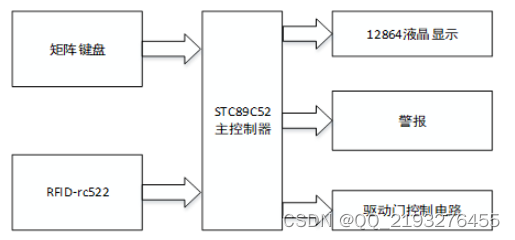

本系统结构框图如图1.1所示。

在这里插入图片描述

图1.1 系统结构框图

  电源供电后,单片机通过对RFID卡信息和按键输入信息进行处理,经转换后传输给步进电机驱动电路、液晶显示电路、报警电路,完成系统的运行。

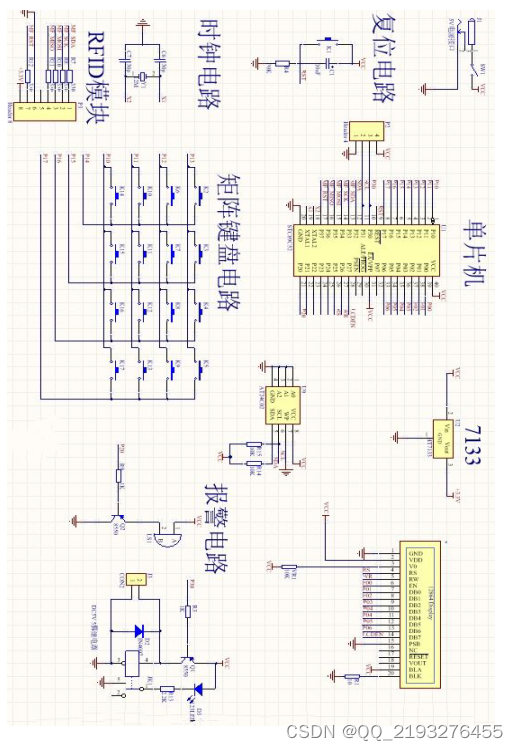

二、总电路图设计

本设计采用STC89C52单片机作为主控制器,包括LCD12864液晶显示电路、射频识别电路、报警电路、按键电路、继电器驱动电路以及电源电路[4]

在这里插入图片描述

三、项目软件设计

3.2 系统主程序设计

基于单片机的RFID门禁系统以单片机为主控制器,MFRC522非接触式读卡芯片用来完成本设计的读写RFID卡功能[9],当刷卡时,对卡内信息进行读写,当密码错误超出3次就把键盘锁死报警。门禁系统设计的程序可以实现以下的功能:

(1)可以注册和注销卡;

(2)已注册卡可以开门,没有注册卡则无法开门;

(3)可以设置密码,当使用者遇到忘记携带RFID卡的情况时,可通过键盘手动输入密码,减少了不必要的麻烦;

(4)通过输入原始密码,进入设置页面,就可以对原有的密码进行修改;

(5)如果系统检测到有用户连续3次输入了不正确的密码,则蜂鸣器会发出警报,而且键盘只有通过复位才能恢复正常使用;

(6)信息被12864液晶显示屏接收后,在显示屏上会显示密码的正确与否,RFID卡是不是已注册卡以及设置页面密码的修改、RFID卡的注册与注销。

系统主程序流程图如图3.3所示。

在这里插入图片描述

图3.3 系统程序总体流程图

根据本设计预期实现功能,对实物进行调试

(1)LCD12864液晶显示屏显示刷卡是否成功与密码是否正确等状态;

(2)系统集成两种解锁方式:RFID卡解锁、密码解锁,在忘记带RFID卡时可通过密码进行解锁;

(3)刷卡之后,通过MFRC522读卡器可以读取到卡内的信息,信息匹配成功继电器吸合门锁打开,十秒左右会自动关闭门禁;如果匹配失败声光报警提醒;

(4)可以通过管理界面进行RFID卡的注册和注销,同时也可以进入管理界面,把原密码修改为新密码。

(5)4×4矩阵键盘定义,分别为数字键、进入管理键、切换上一项键、切换下一项键、退格键、确定键、返回上一级菜单键。

本设计的所有功能均能实现,实物如图4.3所示。

在这里插入图片描述

图4.3 设计实物图

程序

#include
#include    //包含头文件
//#include
//#include
#define uchar unsigned char
#define uint unsigned int  //定义变量类型
#define nop() _nop_()	  //空操作指令    宏定义
uchar xdata shu[16];	    //IC内容暂存数组变量
uchar xdata RevBuffer[4];	  //IC卡的唯一序列号
uchar xdata IDH[4];		 //当先检测的IC卡序列号
uchar code DefaultKey[6] = {0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF};
#include "rc522.c"	  //调用控制检测文件
#include "SerialLcd12864.c"	  //调用控制检测文件
#include "24C02.h"	  //调用控制检测文件
sbit Door=P3^0;
sbit Beep=P2^0;		//定义IO口
uchar code Pass[6]={1,3,1,4,2,0};	 //定义万能密码数组
uint OperationTime;		 //定义变量
uchar ShowMode,HintMode,SetOption; //定义变量	  ShowMode显示的模式,其实就是显示的状态
uchar ms,PassNum,OpenTime,BeepNum,ShowTime,Show3Time; //定义变量
uchar xdata SysPass[6],InputPass[6],NewPass[6],AgainPass[6];   //定义数组,系统密码数组、输入密码数组,新密码数组。再一次输入密码数组
uchar ResultShow,ErrorNum;	  //定义变量   ErrorNum错误次数
bit s1,ok,bj;	 //定义位变量
void delay(uint T)	//短延时函数
{
	while(T--);
}
void TimerConfig(void)
{
	SCON= 0x50;               //串口方式1	//REN=1; 允许接收
	PCON=0x00;                //SMOD=0
	TMOD= 0x21;               //定时器1定时方式2
	TH1= 0xFD;                //11.0592MHz  模块默认波特率为9600bps
	TL1= 0xFD;
	TR1= 1;                   //启动定时器
	TH0=0x3c;
	TL0=0xb0;
	EA=1;
	ET0=1;
	TR0=1;
}
/*****************Fingerprint Code****************/
void show()	  //  12864液晶显示程序
{
	uchar i;		 //定义局部变量
	//ShowMode=6;
	switch(ShowMode) //	switch case语句,当	ShowMode=0,就会执行ShowMode=1;,==1,就会执行case 1;的语句
	{
		case 0:
		ShowMode=1;
		break;
		case 1:
		LCD12864_pos(1,2);	 //液晶控制写地址命令  	LCD12864_pos括号里有两个,第一个数据填写的是显示的第几行,第二个数据是显示这一行的第几个位置
		LCD12864_writebyte("欢迎使用");	  //显示字符串
		LCD12864_pos(2,1);				  //第二行第一个位置显示
		LCD12864_writebyte("多功能电子锁");	//显示字符串
		break;
		case 2:
		LCD12864_pos(0,1);	//第零行,第一个位置开始准备显示
		LCD12864_writebyte("密码输入开锁");	 //显示字符串
		LCD12864_pos(1,1);  //第一行第一个位置
		LCD12864_writebyte(" "); //显示空
		for(i=0;i
			LCD12864_write(1,0x2a);	 //对于这个函数LCD12864_write,里面也是填写两个数据,第一个是0/1,只能填写0或者1,0代表命令,1代表数据,然后填写的数据是根据前面的数据命令来控制的,比如这个,0x2A就是数据
		}							 //显示部分基本就是这样,就不做过多的赘述
		if(s1==0&&PassNum
			LCD12864_writebyte(" ");
		}
		break;

		case 3:
	//	HintMode=1;
		switch(HintMode)			//门状态switch case语句	  HintMode=0,就是门代开
		{
			case 0:
			LCD12864_pos(1,2);
			LCD12864_writebyte("门已打开");
			break;
			case 30:
			LCD12864_pos(1,2);
			LCD12864_writebyte("门已打开");	   // HintMode=1,就是门关闭
			LCD12864_pos(2,1);
			LCD12864_writebyte("ID:");		  //下下面显示门禁ID号
			for(i=0;i
				if(IDH[i]/16
				if(IDH[i]/16									 //SetOption设置变量
				case 0:
					LCD12864_pos(0,0);
					LCD12864_writebyte("★");	//	→☆
					LCD12864_pos(1,0);
					LCD12864_writebyte("  ");
					LCD12864_pos(2,0);
					LCD12864_writebyte("  ");
				break;
				case 1:
					LCD12864_pos(1,0);
					LCD12864_writebyte("★");	//	→☆
					LCD12864_pos(0,0);
					LCD12864_writebyte("  ");
					LCD12864_pos(2,0);
					LCD12864_writebyte("  ");
				break;
			}

			LCD12864_pos(0,1);				    //4行显示选择内容
			LCD12864_writebyte("①密码设置");

			LCD12864_pos(1,1);
			LCD12864_writebyte("②IC卡登记");
		break;
		case 5:
		LCD12864_pos(0,2);
		LCD12864_writebyte("密码设置");		//设置密码部分
		LCD12864_pos(1,0);
		LCD12864_writebyte("原密码:");
		if(SetOption==0)
		{
			for(i=0;i
				LCD12864_write(1,0x2a);
				//LCD12864_write(1,0x30+InputPass[i]);
			}
			if(PassNum==0)
			{
				if(s1==0) LCD12864_write(1,0x5f); //显示数据下的横杠
				else LCD12864_writebyte(" ");
			}
			for(i=0;i
				LCD12864_writebyte(" ");
			}
		}
		LCD12864_pos(2,0);
		LCD12864_writebyte("新密码:");	   //显示新密码
		if(SetOption==1)
		{
			for(i=0;i
				LCD12864_write(1,0x2a);	  //星号
			}
			if(PassNum==0)
			{
				if(s1==0) LCD12864_write(1,0x5f); //横杠
				else LCD12864_writebyte(" ");
			}
			for(i=0;i
				LCD12864_writebyte(" ");
			}
		}
		LCD12864_pos(3,0);
		LCD12864_writebyte("再一次:");		//再次确定密码
		if(SetOption==2)
		{
			for(i=0;i
				LCD12864_write(1,0x2a);
			}
			if(PassNum==0)
			{
				if(s1==0) LCD12864_write(1,0x5f);
				else LCD12864_writebyte(" ");
			}
			for(i=0;i
				LCD12864_writebyte(" ");
			}
		}
		break;
		case 6:
		if(SetOption==0)
		{
			LCD12864_pos(0,2);
			LCD12864_writebyte("注册IC卡");		//设置状态里的,修改IC部分,注册、注销、
		}else
		{
			LCD12864_pos(0,2);
			LCD12864_writebyte("注销IC卡");
		}
		if(ResultShow==1)
		{
			LCD12864_pos(2,2);
			LCD12864_writebyte("注册完成");
			LCD12864_pos(3,1);
			LCD12864_writebyte("ID:");
			for(i=0;i
				if(IDH[i]/16
			LCD12864_pos(2,2);
			LCD12864_writebyte("注销完成");		//显示注册完成
			LCD12864_pos(3,1);
			LCD12864_writebyte("ID:");
			for(i=0;i
				if(IDH[i]/16
			LCD12864_pos(2,2);
			LCD12864_writebyte("IC卡错误");		//IC卡刷卡错误
			LCD12864_pos(3,1);
			LCD12864_writebyte("ID:");
			for(i=0;i
				if(IDH[i]/16
			LCD12864_pos(2,2);
			LCD12864_writebyte("        ");
			LCD12864_pos(3,1);
			LCD12864_writebyte("            ");
		}
		break;
		case 8:
		LCD12864_pos(1,1);
		LCD12864_writebyte("输入错误超限");	   //输入密码错误三次之后的显示界面
		LCD12864_pos(2,1);
		LCD12864_writebyte("
